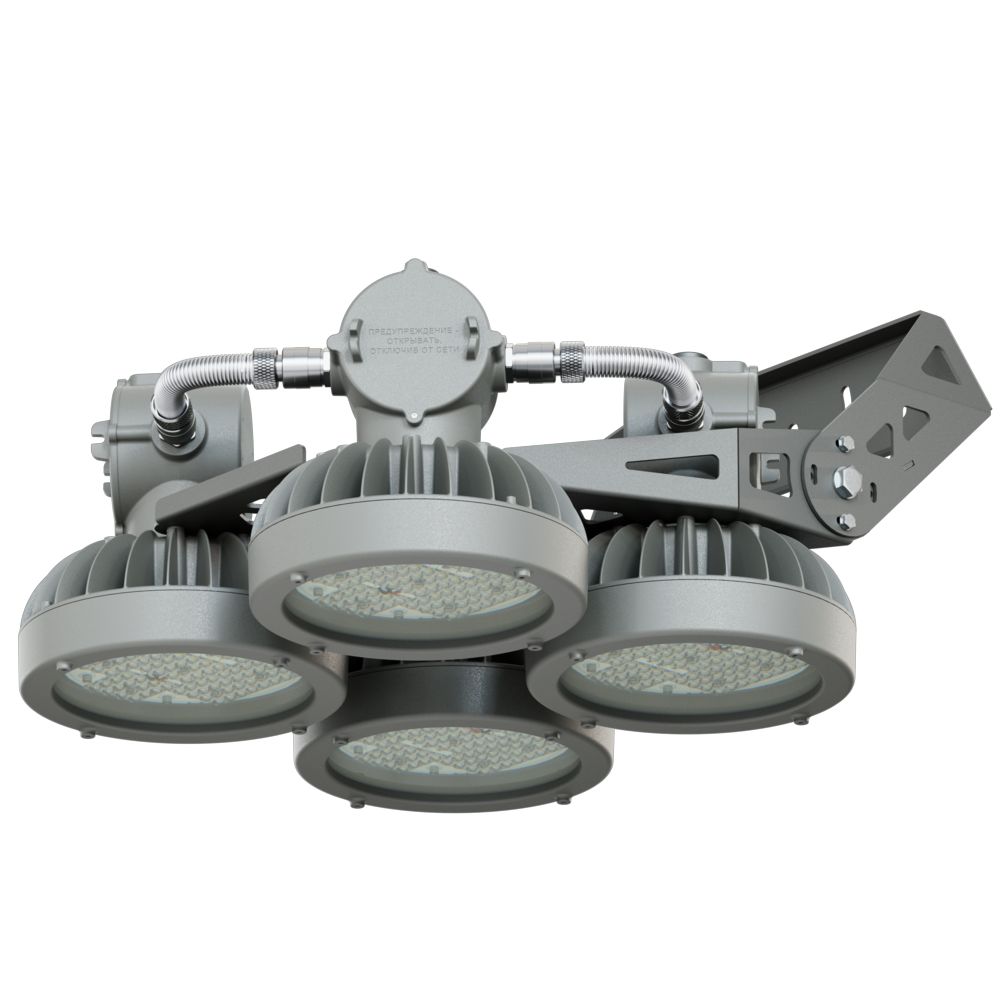

Профи Нео M Ex - 4 - 240 - К - П95х35 - 5070 - M20
Профи Нео M Ex - 4 - 240 - К - П95х35 - 5070 - M20
| Световой поток светильника, [лм] | 33480 |
| Световая отдача, [лм/Вт] | 140 |
| Цветовая температура | 5000 |
| Тип рассеивателя | Прозрачный |
| Угол излучения, [°] | 95х35 |
| Тип кривой силы света | Асимметричная |
| Индекс цветопередачи (CRI), не менее | 70 |
| Коэффициент пульсации (Кп), не более, [%] | 1 |
| Мощность, [Вт ±10%] | 240 |
| Напряжение питания, [В] | ~90-305 |
| Частота напряжения электропитания, [Гц ±10%] | 50 |
| Коэффициент мощности (Pf), не менее | 0.95 |
| Гарантийный срок на светильник, [мес.] | 60 |
| Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017) | IP66 |
| Климатическое исполнение (по ГОСТ 15150-69) | УХЛ1 |
| Температура эксплуатации, [°С] | от -60°C до +45°C (T6, T80°C), от -60°C до +55°C (T5, T100°C) |
| Срок службы светильника, не менее, [лет] | 12 |
| Срок службы светодиодов, не менее, [ч] | 100000 |
| Длина, [мм] | 500 |
| Ширина, [мм] | 612 |
| Высота, [мм] | 337 |
| Масса, [кг] | 32.79 |
| Тип крепления | Поворотный кронштейн |
| Материал корпуса | Сплав алюминия, литой под давлением |
| Материал рассеивателя | Закаленное стекло |
| Размер резьбы под взрывозащищённый кабельный ввод | M20x1,5 |
| Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017) | I |
| Маркировка взрывозащиты при температуре от -60°C до +45°C | 1 Ex db IIC T6 GbEx tb IIIC T80°C Db |
| Маркировка взрывозащиты при температуре от -60°C до +55°C | 1 Ex db IIC T6 Gb Ex tb IIIC T80°C Db |
Серия взрывозащищенных светодиодных светильников рассчитана на эксплуатацию во взрывоопасных зонах: по газу – классов 1 и 2, по пыли – классов 21 и 22. Маркировки взрывозащиты:
- 1Ex db IIС Т6 Gb
- Ex tb IIIC T80°C Db
Типичные объекты применения:
химические предприятия, производства по добыче и переработке нефти, газа, руд, энергетические объекты (ТЭЦ, ГЭС, ГРЭС), пищевая промышленность, предприятия ОПК и аналогичные объекты.
Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.
Корпус
У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.
Взрывозащита
Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).
Маркировка взрывозащиты:
1Ex db IIС Т6 Gb
Ex tb IIIC T80°C Db
Структура наименования
Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6 Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6 Расшифровка позиций (X – обязательные, Y – опциональные):
X1 — количество модулей; X2 — номинальная мощность; X3 — способ крепления; X4 — конфигурация оптики; X5 — световой код (4 цифры: КЦТ + CRI); X6 — резьба кабельного ввода; Y1 — защитная решетка (опционально); Y2 — интерфейс управления (опционально); U — диапазон питающего напряжения (низковольтные версии).
Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.
Рассеиватель
Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.
Линзы
Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.
Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.
Крепление и монтаж
Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4" (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
