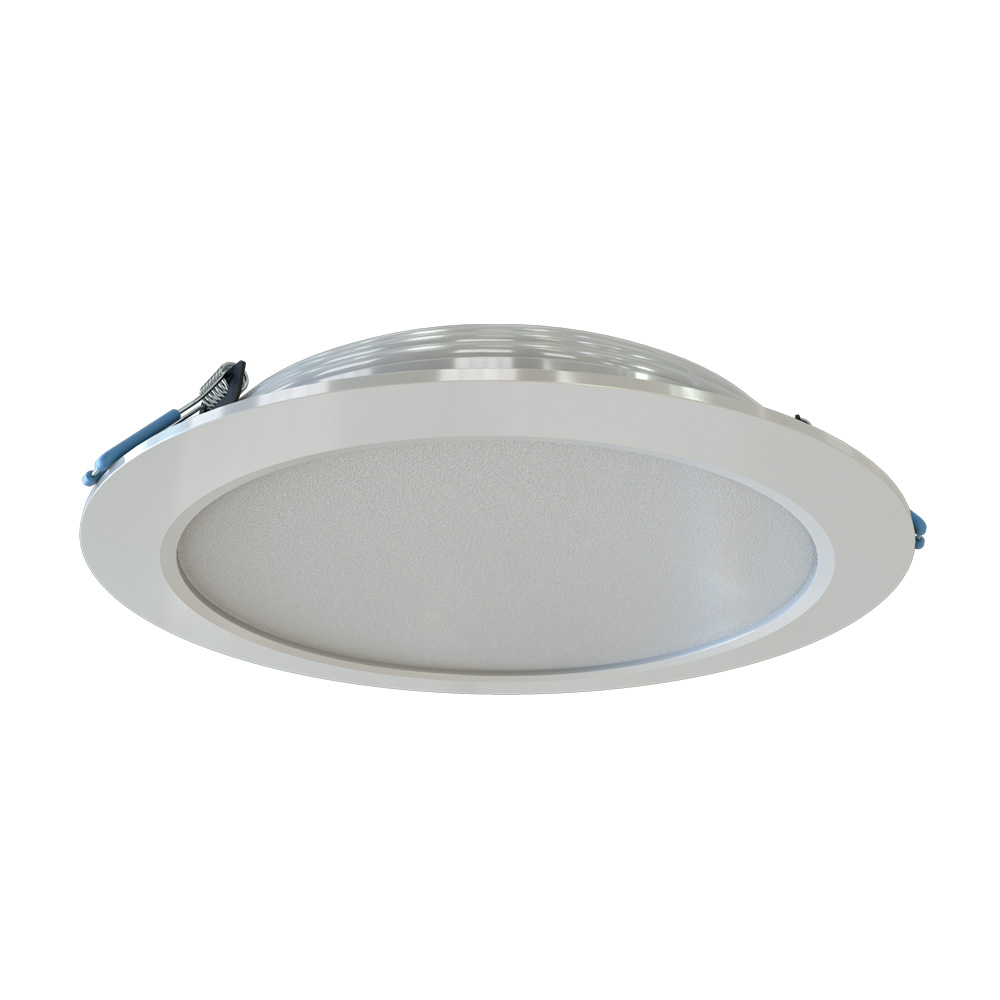

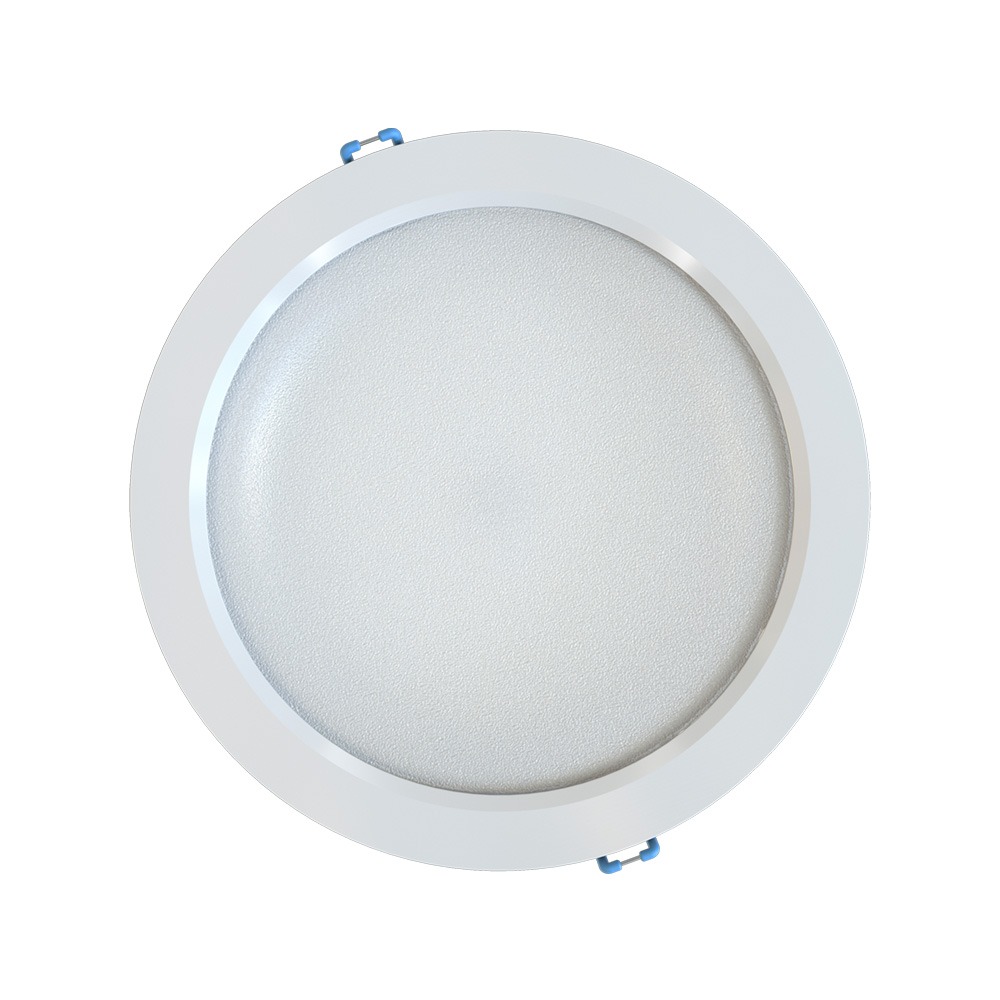

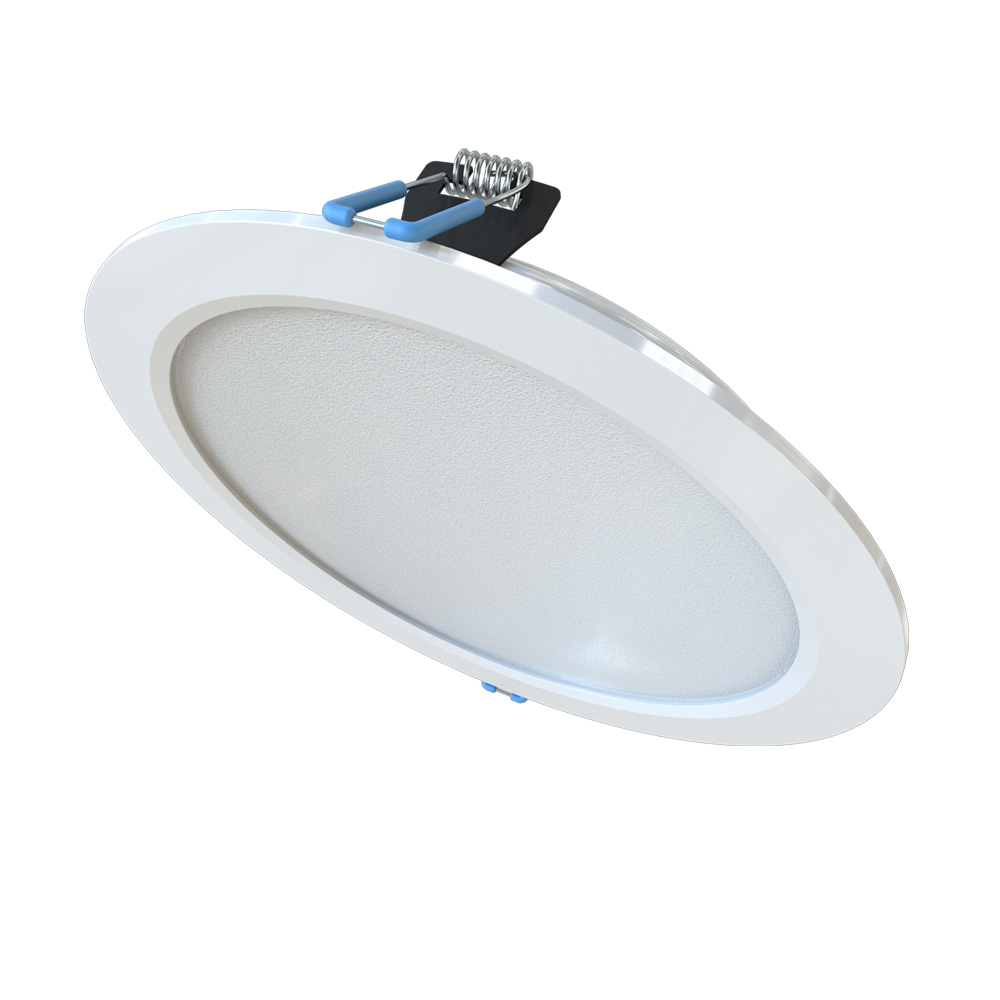

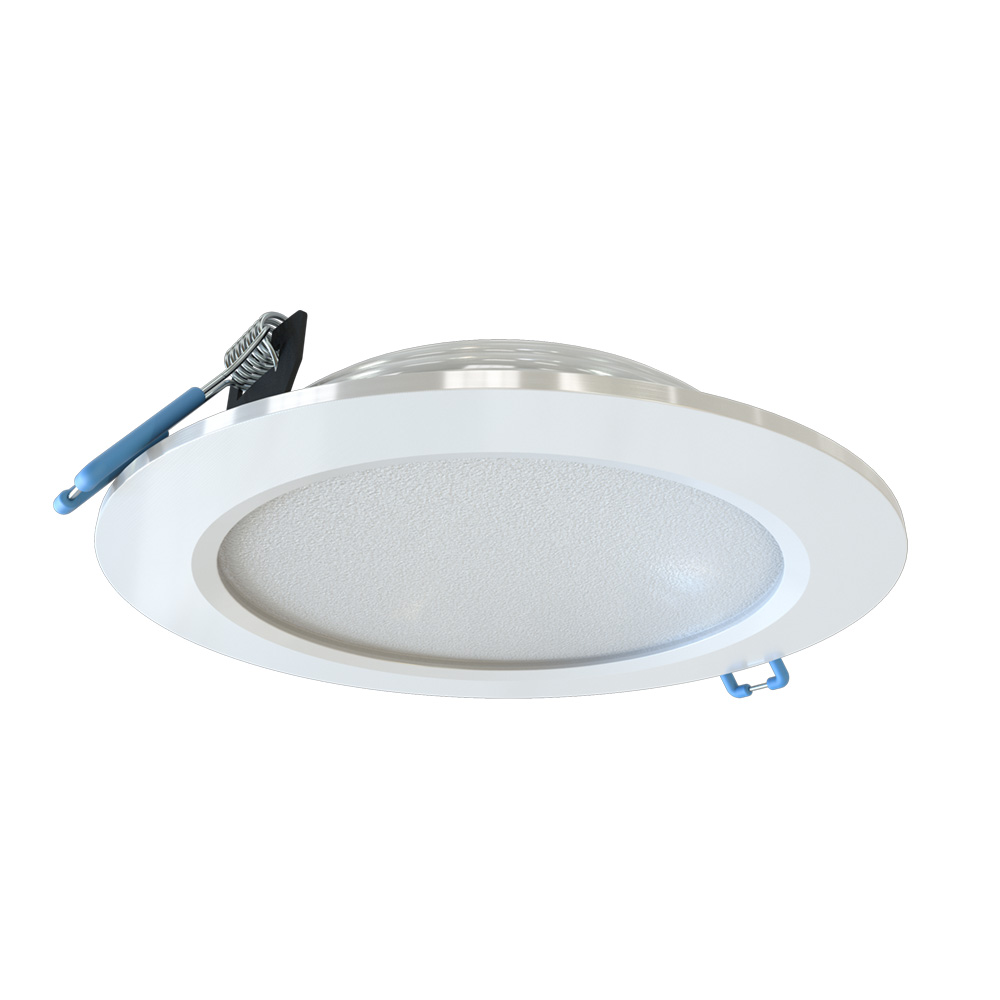

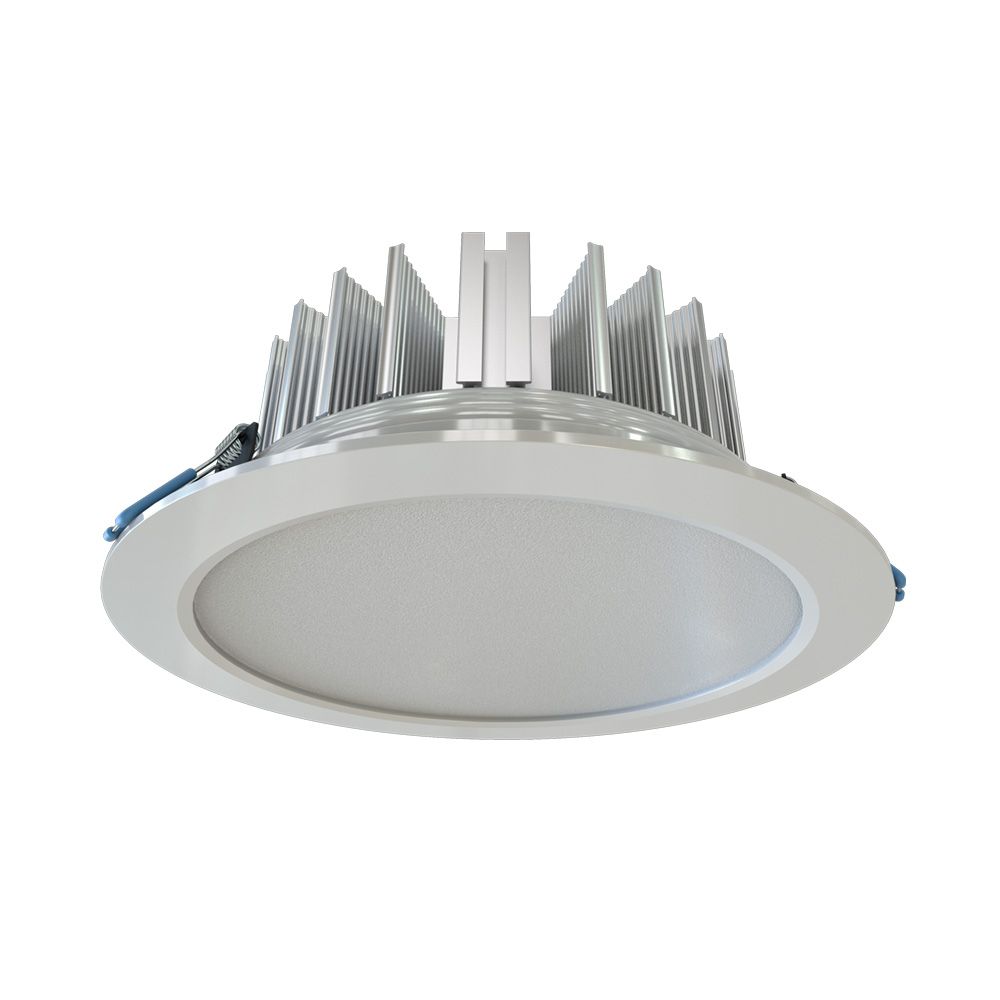

Блок аварийного питания (БАП) представляет собой резервный источник электроэнергии, обеспечивающий непрерывную работу светодиодного светильника при пропадании напряжения в основной сети.

БАП является конструктивно интегрированным элементом светильника и в качестве самостоятельного изделия не поставляется.

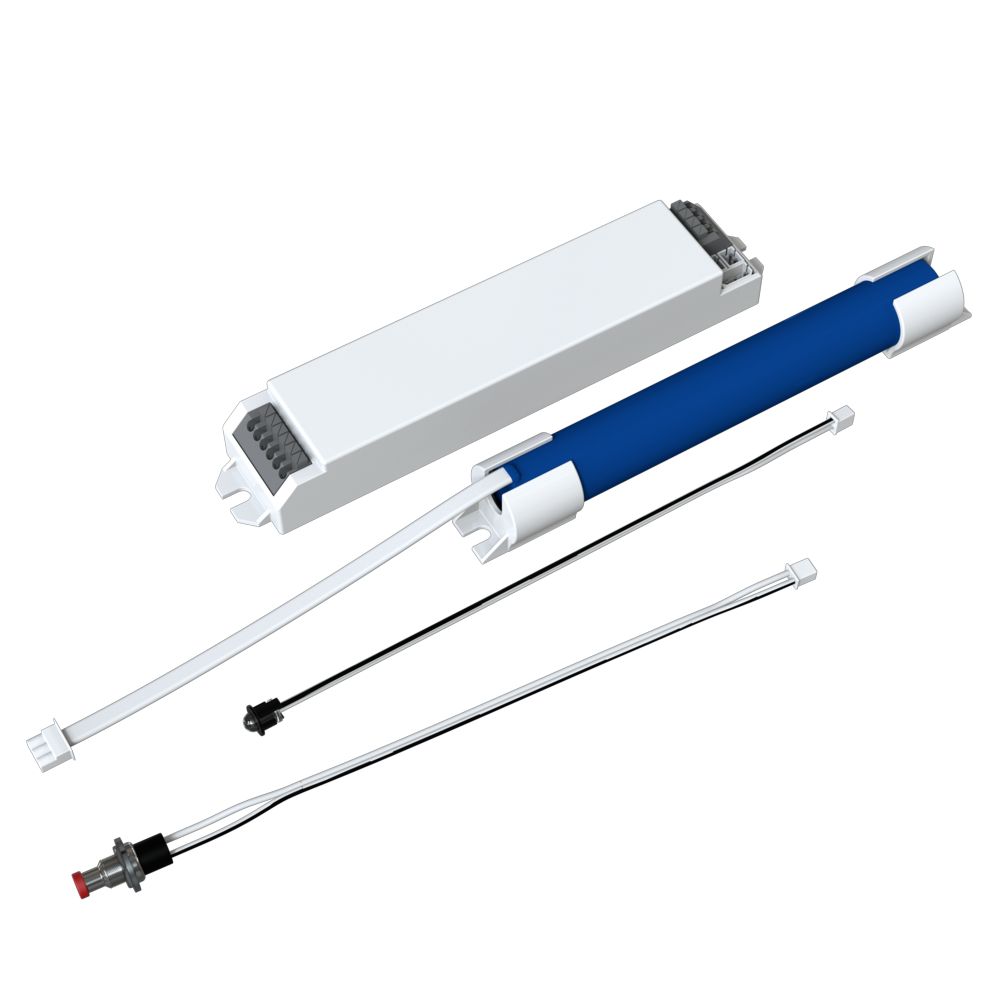

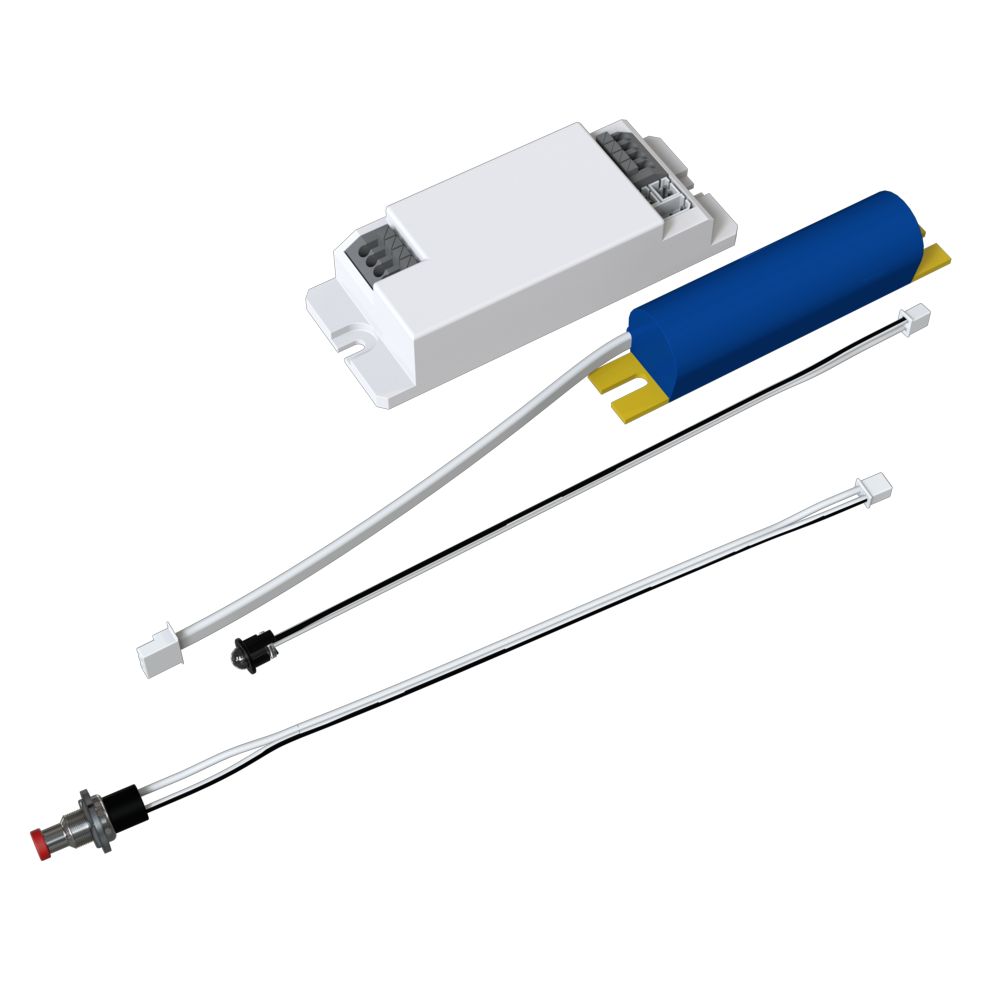

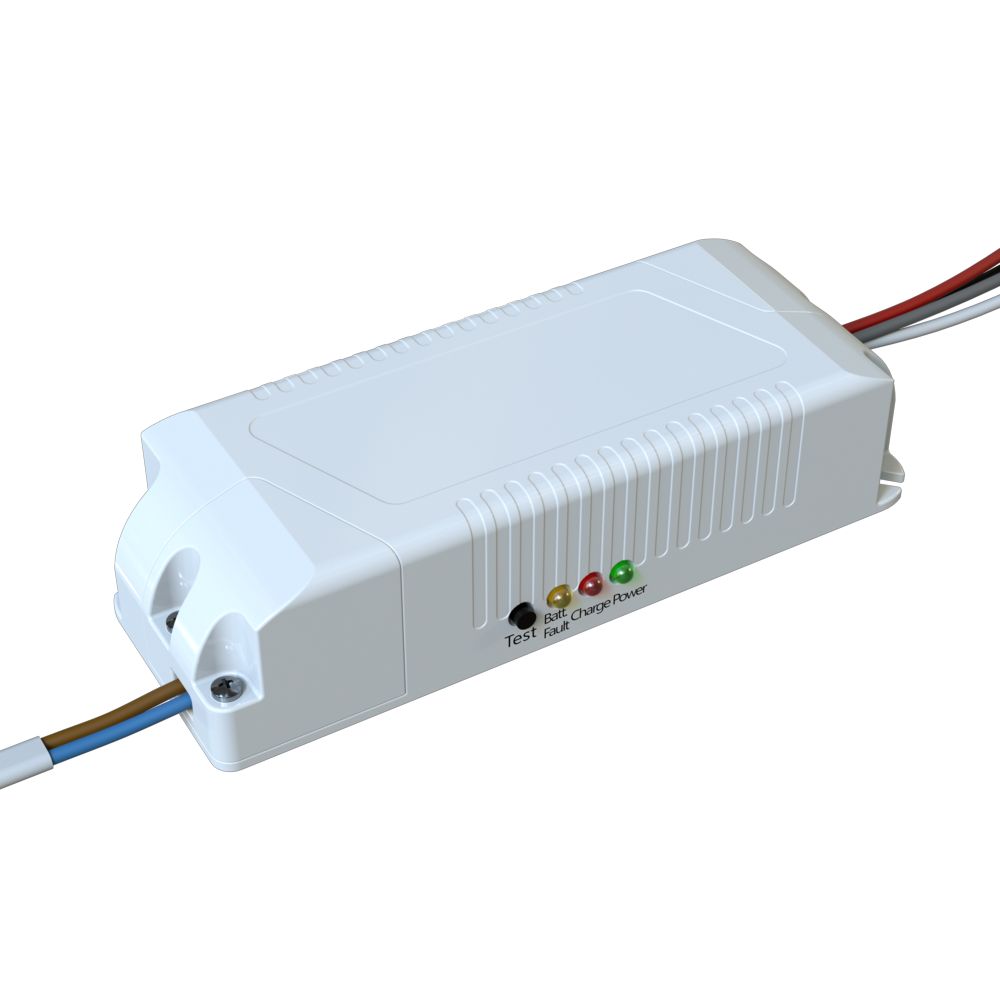

В состав блока входят аккумуляторная батарея, контроллер управления (осуществляющий автоматическое переключение между сетевым и резервным питанием, а также контролирующий процесс зарядки) и коммутационные элементы. Для оперативной проверки готовности к аварийному режиму предусмотрены кнопка «Тест» и светодиодный индикатор состояния.

Схема подключения

Подключение светильника с БАП отличается от стандартного и выполняется по двухконтактной схеме.

Контакт PL соединяется с фазным проводом непосредственно от автоматического выключателя, минуя коммутационные устройства. Это необходимо для постоянного мониторинга наличия сетевого напряжения и поддержания батареи в заряженном состоянии.

Контакт SL подключается к фазному проводу через выключатель — он управляет включением и выключением светильника в штатном режиме эксплуатации. При исчезновении напряжения на контакте PL контроллер автоматически переводит светильник на питание от встроенного аккумулятора. Продолжительность работы в аварийном режиме составляет от 1,5 до 3 часов и определяется модификацией установленного БАП.
